LH40系列-----为客户提供的高效绿色AC-DC模块电源，该电源具有输入电压范围宽、交直流两用、高效率、高可靠性、低功耗、安全隔离等优点。EMC及安全规格满足IEC/EN61000-4, CISPR22/EN55022, UL60950 和 EN60950 标准。广泛适用于工控、电力、办公等设备。该系列产品应用于电磁兼容比较恶劣的环境必须参考应用电路。
1. 宽输入电压范围: 85～264VAC/120～370VDC
2. 交直流两用(同一端子输入电压)
3. 低待机功耗、高效率、3000VAC安全隔离
4. 低纹波、噪声
5. 输出短路、过流、过压保护
6. 优越的EMC特性
7. 符合IEC61000、UL60950和EN60950认证标准
3年质量保证
|
输入特性 |
|||
|
输入电压范围 |
|
85～264VAC, 120～370VDC |
|
|
输入频率 |
|
47～440Hz |
|
|
输入电流 |
|
115VAC 0.86A, max |
230VAC 0.46A, max |
|
浪涌电流 |
|
115VAC 30A, max |
230VAC 50A, max |
|
输出特性 |
|||
|
输出电压精度 |
LH40-10BXX |
±2% |
|
|
线性调节率（满载） |
LH40-10BXX |
±0.5% |
|
|
负载调节率(10%~100%负载) |
LH40-10BXX |
±1% |
|
|
输出纹波噪声（峰-峰值） |
LH40-10BXX 20MHz带宽 |
50mV(typ) 100mV (max) |
|
|
短路保护 |
|
可长期短路，自恢复 |
|
|
过流保护 |
|
110~150% Io 自恢复 |
|
|
过压保护 |
|
齐纳二极管钳位 |
|
|
最小负载 |
LH40-10BXX |
1% |
|
|
Trim |
LH40-10BXX |
±10% |
|
|
保持时间 |
|
115VAC 15ms,typ |
230VAC 80ms,typ |
|
一般特性 |
|||||
|
温度特性 |
工作温度 |
-40℃～+70℃ |
|||
|
功率降额 |
-40℃ ~ -30℃ |
4.0% / ℃ （LH40-10B03/05） 3.0% / ℃ （LH40-10B12） |
|||
|
45℃ ~ 70℃ |
3.0% / ℃ （LH40-10B03/05） |
||||
|
55℃ ~ 70℃ |
3.7% / ℃ （LH40-10B12） 2.7% / ℃ （LH40-10B24） |
||||
|
存储温度 |
-40℃～+85℃ |
||||
|
湿度 |
存储湿度 |
95%RH (max) |
|||
|
海拔高度 |
|
2000m (max) |
|||
|
开关频率 |
|
65KHz(typ) |
|||
|
隔离 |
输入-输出 |
3000VAC/1Min |
|||
|
绝缘电阻 |
100MΩ(min) |
||||
|
EMC |
EMI |
传导骚扰 |
CISPR22/EN55022, CLASS B |
||
|
辐射骚扰 |
CISPR22/EN55022, CLASS B |
||||
|
EMS |
静电放电 |
IEC/EN61000-4-2 Contract ±6KV/ Air ±8KV |
perf. Criteria B |
||
|
辐射抗扰度 |
IEC/EN61000-4-3 10V/m |
perf. Criteria A |
|||
|
脉冲群抗扰度 |
IEC/EN 61000-4-4 ±2KV(裸机) |
perf. Criteria B |
|||
|
IEC/EN 61000-4-4 ±4KV(典型应用电路图3) |
|||||
|
浪涌抗扰度 |
IEC/EN 61000-4-5 ±1KV/±2KV(裸机) |
perf. Criteria B |
|||
|
IEC/EN 61000-4-5 ±2KV/±4KV(典型应用电路图3) |
|||||
|
传导骚扰抗扰度 |
IEC/EN61000-4-6 10 Vr.m.s |
perf. Criteria A |
|||
|
工频磁场抗扰度 |
IEC/EN61000-4-8 10A/m |
perf. Criteria A |
|||
|
电压暂降、跌落和短时中断抗扰度 |
IEC/EN61000-4-11 95% 5000ms |
perf. Criteria B |
|||
|
安规认证 |
|
认证中 |
|||
|
安全等级 |
|
CLASSⅡ |
|||
|
安全标准 |
|
IEC60950/EN60950/UL60950 |
|||
|
热插拔 |
|
不支持 |
|||
|
外壳等级 |
|
塑胶符合UL 94V-0 |
|||
|
安装 |
|
PCB |
|||
|
冷却方式 |
|
自然冷却 |
|||
|
MTBF |
|
＞200000小时 @ 25℃ |
|||
|
重量 |
|
250g（typ） |
|||
|
注：1.纹波与噪声用平行线测试法； 2.本文数据除特殊说明外，都是在TA=25oC,湿度<75%,输入标称电压和输出额定负载时测得。 |
|||||
|
外部电路参数
|
|||||||||||||||||
|
注： 1. C1为陶瓷电容，去除高频噪声。输出滤波电容C2为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于80%。TVS管为保护后级电路（在模块异常时）建议使用。 2. 客户的一般EMC要求用图1或图2推荐电路，如果有更高的EMC需求，推荐客户用图3电路。 图3具体推荐值如下：MOV1：561KD14； MOV2、MOV3：561KD07； CX：0.15µF/300VAC； CY1、CY2：2200pF/400VAC； R1：1MΩ/2W； LCM：2mH-10mH； NTC：5D-9； FUSE(保险管):必接，推荐规格为3.15A/250V。

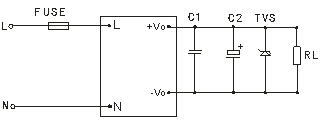

图1：LH40-10BXX系列
注：此系列产品不支持此应用方案 图2：LH40-10BXX系列

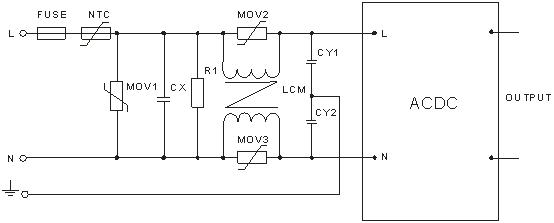

图3：LH40系列 EMC更高要求应用电路(输出外接电路同上述典型应用电路)
|
产品型号一览表:
|
型号 |
输出功率(W) |
输出(vo1/Io1) |
输出(vo2/Io2) |
最大容性 负载 (µF) |
纹波噪声 (20MHz, typ) |
效率(%) (230Vac, typ) |
待机功耗(max) |
|
LH40-10B03 |
26.4 |
3.3VDC/8000mA |
|
60000 |
50mV |
78 |
0.5W |
|
LH40-10B05 |
40 |
5VDC/8000mA |
|
40000 |
50mV |
82 |
|
|
*LH40-10B09 |
|
9VDC/4444mA |
|
7200 |
50mV |
84 |
|
|
LH40-10B12 |
|
12VDC/3333mA |
|
9000 |
50mV |
84 |
|
|
*LH40-10B15 |
|
15VDC/2666mA |
|
6600 |
50mV |
84 |
|
|
LH40-10B24 |
|
24VDC/1667mA |
|
2000 |
50mV |
84 |
|
|
*LH40-10D0512-13 |
|
5VDC/5000mA |
12VDC/1250mA |
10000/470 |
100mV |
82 |
|
|
*LH40-10D0524-06 |
|
5VDC/5000mA |
24VDC/625mA |
10000/400 |
100mV |
82 |
|
|
*LH40-10A05 |
|
+5VDC/4000mA |
-5VDC/4000mA |
12000 |
100mV |
82 |
|
|
*LH40-10A12 |
|
+12VDC/1666mA |
-12VDC/1666mA |
4400 |
100mV |
84 |
|
|
*LH40-10A15 |
|
+15VDC/1333mA |
-15VDC/1333mA |
1000 |
100mV |
84 |
|
|
*LH40-10C0512-06 |
|
5VDC/5000mA |
±12VDC/600mA |
10000/780 |
100mV |
82 |
|
|
*LH40-10C0515-05 |
|
5VDC/5000mA |
±15VDC/500mA |
10000/900 |
100mV |
82 |
|
