URA_LD-15WR2 & URB_LD-15WR2系列产品应用于数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统等要求超宽电压输入的场合。
●效率高达90%
● 宽输入电压范围（4:1）
● 高低温特性好
● 短路保护
● 隔离电压1500VDC
● 工作温度：-40℃ ～ +85℃
● 金属六面屏蔽封装
● 国际标准引脚方式
● 能满足工业级产品技术要求
● 裸机满足CISPR22/EN55022 CLASS A要求
|
输入特性 |
||||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|||||
|
输入冲击电压(1sec. max.) |
24VDC输入 |
-- |
-- |
50 |
VDC |
|||||
|
|
48VDC输入 |
-- |
-- |
100 |
|
|||||
|
启动电压 |
24VDC输入 |
-- |
-- |
9 |
|
|||||
|
|
48VDC输入 |
-- |
-- |
17.8 |
|
|||||
|
欠压关断 |
24VDC输入 |
7.5 |
-- |
-- |
|
|||||
|
|
48VDC输入 |
16 |
-- |
-- |
|
|||||
|
启动时间 |
标称输入和恒阻负载 |
-- |
10 |
-- |
ms |
|||||
|
Ctrl* |
模块开启 |
Ctrl悬空或接TTL高电平(2.5-12VDC) |
||||||||
|
|
模块关断 |
Ctrl接GND或低电平(0-1.2VDC) |
||||||||
|
|
关断时输入电流 |
-- |
1 |
-- |
mA |
|||||
|
输入滤波器 |
|
π 型 |
||||||||
|
注：* Ctrl控制引脚的电压是相对于输入引脚GND。 |
||||||||||
|
|
||||||||||
|
输出特性 |
||||||||||
|
项目 |
工作条件 |
Min. |
Typ. |
Max. |
单位 |
|||||
|
输出功率 |
|
0.75 |
-- |
15 |
W |
|||||
|
正输出电压精度 |
外部电路请参照推荐电路 |
-- |
±1 |
±3 |
% |
|||||
|
负输出电压精度 |
|
|
|
|
|
|||||
|
输出电压平衡度 |
双路输出，平衡负载 |
-- |
±0.5 |
±1 |
|
|||||
|
线性电压调节率 |
满载,输入电压从低电压到高电压 |
-- |
±0.2 |
±0.5 |
|
|||||
|
负载调节率 |
10% 到100% 负载 |
-- |
±0.5 |
±1 |
|
|||||
|
交叉调整率 |
双路输出，主路50%负载，辅路10%到100%负载 |
-- |
-- |
±5 |
|
|||||
|
瞬态恢复时间 |
25%负载阶跃变化 |
-- |
300 |
500 |
µs |
|||||
|
瞬态响应偏差 |
|
-- |
±3 |
±5 |
% |
|||||
|
温度漂移系数 |
满载 |
-- |
±0.02 |
-- |
%/°C |
|||||
|
纹波&噪声* |
20MHz 带宽 |
-- |
70 |
100 |
mVp-p |
|||||
|
输出电压调节Trim |
|
-- |
±10% |
-- |
VDC |
|||||
|
输出过压保护 |
3.3VDC输出 |
-- |
3.9 |
-- |
|
|||||
|
|
5VDC输出 |
-- |
6.2 |
-- |
|
|||||
|
|
12VDC输出 |
-- |
15 |
-- |
|
|||||
|
|
15VDC输出 |
-- |
18 |
-- |
|
|||||
|
|
24VDC输出 |
-- |
30 |
-- |
|
|||||
|
过流保护 |
输入电压范围 |
-- |
160 |
-- |
% |
|||||
|
输出短路保护 |
|
打嗝式，可持续，自恢复 |
||||||||
|
注：*纹波和噪声的测试方法采用平行线法。详请参见产品应用笔记之电源模块的测试。 |
||||||||||
|
推荐电路 |
||||||||||||||||||||
|

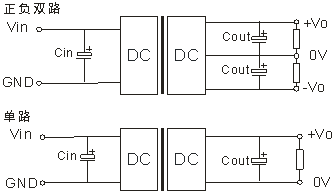

若要求进一步减小输入浪涌电流、输出纹波等，可在输出端联接一个电容滤波网络如图1。 但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表1。
图1
外接电容推荐值 (表 1)
注：#正负输出两路容性负载一样。 此产品不能并联使用，不支持热插拔 |
注:
1. 输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏；
2. 建议最小负载不要小于5％，否则输出纹波可能会迅速增大。产品的可靠性不会受到影响，但不能保证产品性能均符合本手册中之所有性能指标；
3. 最大容性负载均在输入电压范围、满负载(纯阻性负载)条件下测试；
本文数据除特殊说明外，都是在Ta=25℃，湿度<75%，输入标称电压和输出额定负载时测得；
|
产品型号一览表 |
||||||||||
|
产品型号 |
输入电压(VDC) |
输出 电压 (VDC) |
输出电流 (mA) |
输入电流(mA)(typ.) |
反射纹波 电流 (mA,typ.) |
最大容性 负载# (µF) |
效率 (%, typ.) @满载 |
|||
|
标称值 (范围值) |
最大** |
Max. |
Min. |
@满载 |
@空载 |
|||||
|
*URA2405LD-15WR2 |
24 (9-36) |
40 |
±5 |
±1500 |
±75 |
727 |
20 |
30 |
4800 |
86 |
|
*URA2412LD-15WR2 |
±12 |
±625 |
±32 |
710 |
15 |
800 |
88 |
|||
|
*URA2415LD-15WR2 |
±15 |
±500 |
±25 |
710 |
15 |
500 |
88 |
|||
|
URB2403LD-15WR2 |
3.3 |
4000 |
200 |
633 |
45 |
10200 |
87 |
|||
|
URB2405LD-15WR2 |
5 |
3000 |
150 |
695 |
45 |
4020 |
90 |
|||
|
URB2412LD-15WR2 |
12 |
1250 |
63 |
703 |
15 |
1035 |
89 |
|||
|
URB2415LD-15WR2 |
15 |
1000 |
50 |
703 |
15 |
705 |
89 |
|||
|
URB2424LD-15WR2 |
24 |
625 |
31 |
695 |
20 |
470 |
90 |
|||
|
*URA4805LD-15WR2 |
48 (18-75) |
80 |
±5 |
±1500 |
±75 |
363 |
20 |
4800 |
86 |
|
|
*URA4812LD-15WR2 |
±12 |
±625 |
±32 |
355 |
15 |
800 |
88 |
|||
|
*URA4815LD-15WR2 |
±15 |
±500 |
±25 |
351 |
15 |
500 |
89 |
|||
|
URB4803LD-15WR2 |
3.3 |
4000 |
200 |
316 |
35 |
10200 |
87 |
|||
|
URB4805LD-15WR2 |
5 |
3000 |
150 |
351 |
35 |
4020 |
89 |
|||
|
URB4812LD-15WR2 |
12 |
1250 |
63 |
355 |
10 |
1035 |
88 |
|||
|
URB4815LD-15WR2 |
15 |
1000 |
50 |
347 |
10 |
705 |
90 |
|||
|
注：1.*开发中型号；**输入电压不能超过此值，否则可能会造成模块的永久性损坏； 2. #正负输出两路容性负载一样； 3.带散热片在产品型号“W”后加“H”，如URA2405LD-15WHR2。 |
||||||||||
